一、概述
1.產(chǎn)生：含氯聚合物因其優(yōu)良的防腐性而被廣泛應用。氯化橡膠以其優(yōu)良的防腐蝕性，在含氯聚合物中占有相當大的比例。近年來，環(huán)保法規(guī)要求越來越嚴格，傳統(tǒng)氯化橡膠由于含有較多的殘留CCl4，污染大氣而受到各國限制。根據(jù)《蒙特利爾議定書》的規(guī)定，發(fā)達國家自1995年以來陸續(xù)關閉了四氯化碳生產(chǎn)氯化橡膠的裝置，對發(fā)展中國家允許有l(wèi)0年寬限期，即到2005年（即2006年1月1日起）停止使用四氯化碳。氯醚樹脂作為替代氯化橡膠的重防腐涂料用基料，以其優(yōu)越的價格和環(huán)保優(yōu)勢，具有十分廣闊的應用前景。BASF公司最早推出該項產(chǎn)品，并做了大量的應用研究。
2.結(jié)構(gòu)：氯醚樹脂是由75%氯乙烯（VC）和25%乙烯基異丁基醚（IBVE）的共聚物。
3.特性：
（1）溶解性好：芳烴類、酯類、乙二醇醚類及其酯類、酮類都是氯醚樹脂的真溶劑，在真溶劑里攪拌即溶。
（2）防腐性好：氯醚樹脂分子中不含可皂化的酯鍵，耐酸性、耐堿性和耐鹽性等性能好，與涂料用其他樹脂具有廣泛的混容性，可提高其他樹脂(如醇酸樹脂、瀝青等)涂料的性能。
（3）穩(wěn)定性好：氯醚樹脂分子中不含反應性雙鍵，不易被大氣氧化而降解；耐光穩(wěn)定性優(yōu)異，不易泛黃及粉化。
（4）附著力好：氯醚樹脂含有共聚的乙烯基異丁基醚，容易與基材形成氫鍵，保證涂料在各種底材上具有良好的附著力。
（5）內(nèi)塑性好：氯醚樹脂分子結(jié)構(gòu)中異丁基醚作為高分子鏈的支鏈存在，使其聚合物分子不易堆砌緊密，結(jié)晶度降低，宏觀表現(xiàn)為聚合物柔韌性增強，具有很好的內(nèi)增塑性，不需外加增塑劑即具有足夠的柔韌性。這樣配方中的增塑劑含量可以控制得相當?shù)停粫驗檫^量的增塑劑遷移使涂膜的硬度下降，造成變脆、龜裂、脫落等現(xiàn)象。
（6）相容性好：氯醚樹脂與其它多種樹脂極易相溶，并可改善和提高諸如干性油、醇酸樹脂、焦油和瀝青、環(huán)氧、丙烯酸為基料的涂料性能。
（7）阻燃性好：氯醚樹脂含有氯原子，具有一定的阻燃性，加入其它阻燃的顏填料和防火劑，可制成防火涂料，用于建筑防火領域。

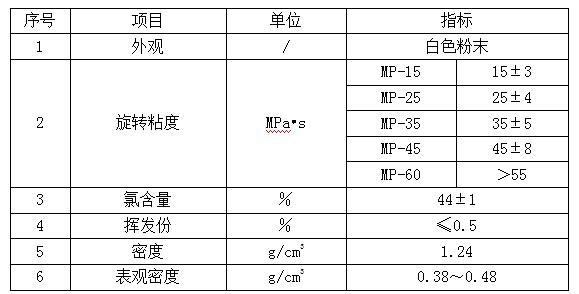

二、產(chǎn)品
其中旋轉(zhuǎn)粘度是在23℃的20%甲苯溶液中按ISO3219用旋轉(zhuǎn)計粘度測定。
三、合成工藝
1.乳液聚合法——BASF公司

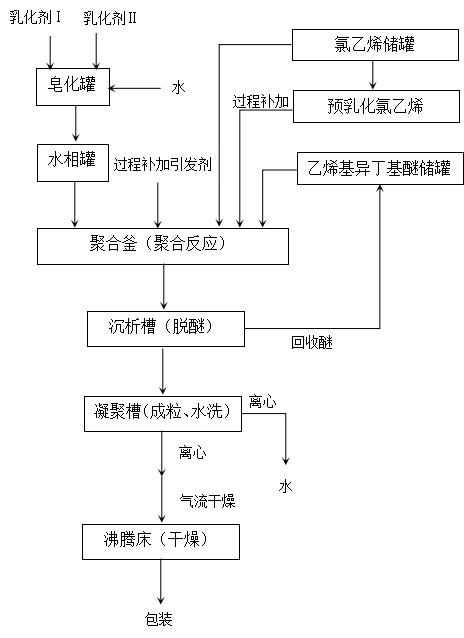

流程圖：
2.懸浮聚合法——匯通公司

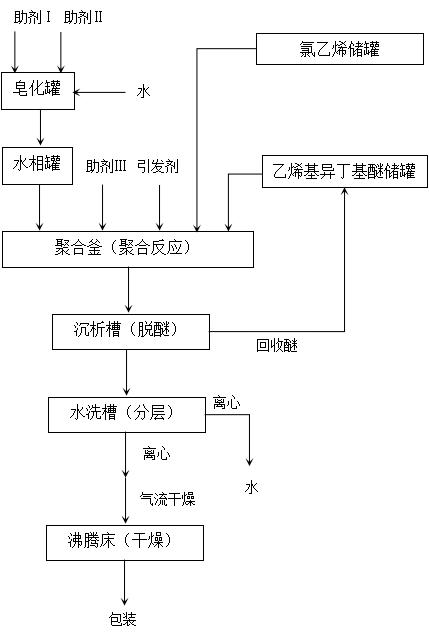

流程圖：

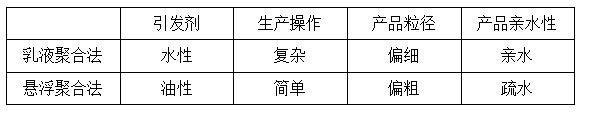

3.乳液聚合法和懸浮聚合法主要區(qū)別：
四、應用
1.涂料
（1）組成
①溶劑：氯醚樹脂不溶于脂肪烴和醇類溶劑，它們只能做稀釋劑，能溶于芳香烴、氯化烴、酯類、乙二醇醚類及其酯類、酮類溶劑。乙二醇醚類會降低涂膜的抗水性，酮類易殘留在涂膜中，常用的溶劑有二甲苯、醋酸丁酯、高沸點芳烴溶劑等，最常用的還是二甲苯。
②增塑劑：主要用氯化石蠟，鄰苯二甲酸酯、己二酸酯及磷酸酯類因其易水解而很少用。尿素、聚酯、丙烯酸、環(huán)氧等增塑性樹脂也經(jīng)常使用。
③顏填料：和通常涂料一樣。
④助劑：分散劑、消泡劑、流平劑等。
⑤防沉劑：有機膨潤土、氣相二氧化硅、氫化蓖麻油等。
⑥熱穩(wěn)定劑：低分子環(huán)氧樹脂、有機錫穩(wěn)定劑等。通常情況下，氯醚樹脂本身具有足夠的抗氯解穩(wěn)定性，在配方中不需要加穩(wěn)定劑，若氯醚樹脂涂料的涂層需要長時間持續(xù)地暴露在高于70 ℃的環(huán)境中，必須在配方中加入熱穩(wěn)定劑。
（2）領域
①工業(yè)防腐涂料：氯醚樹脂單獨或者配以醇酸樹脂、丙烯酸樹脂或環(huán)氧樹脂等，與防銹顏料或鋅粉制作底或面涂料，廣泛用于工廠的外管道及貯槽等鋼構(gòu)件，化工行業(yè)鋼鐵構(gòu)件的防腐，以及與水和水蒸氣接觸的建筑物等，可以防止工業(yè)大氣引起的腐蝕。

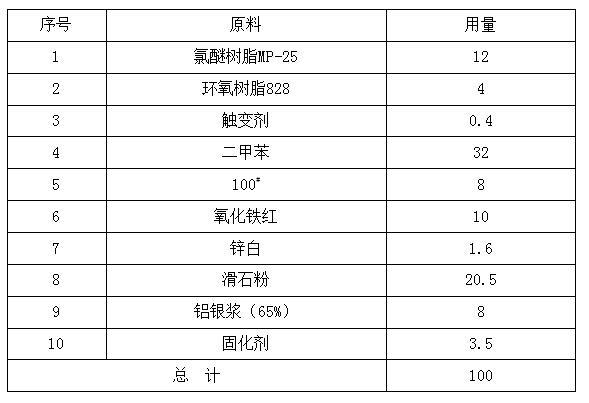

環(huán)氧厚涂底漆參考配方：
②船舶涂料：氯醚樹脂配以瀝青、氧化亞銅、鐵紅及含溴、碘的碳氫化合物等，經(jīng)海水浸泡后，僅有5％面積鋼板為海生物所黏附；加入氧化鋅、苯基酚后具有良好的抗污性，涂層在海水中浸泡兩年仍不被沾污。

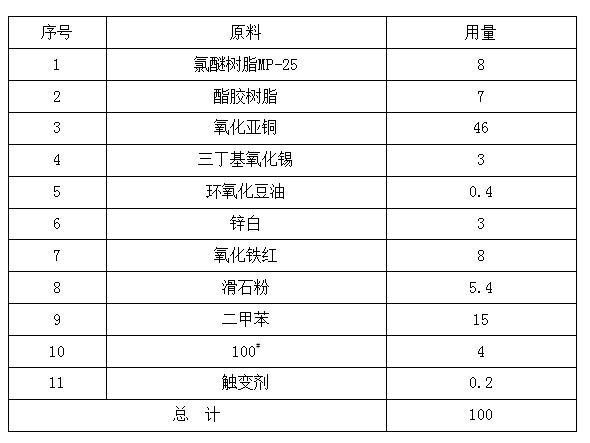

防污漆參考配方：
③集裝箱涂料：為了確保集裝箱涂料的質(zhì)量，國際集裝箱標準化委員會對集裝箱涂料的鑒定和檢測有統(tǒng)一的規(guī)定，即涂料體系必須通過美國Konstandt Lab 8個項目，13種方法測試，獲得該試驗室認可證書(總評分超過120)，才能在集裝箱上使用。氯醚樹脂涂料以其優(yōu)異的附著力和耐水性，并能保證涂料在較大溫度變化范同內(nèi)的穩(wěn)定性用于集裝箱領域。目前大部分公司都是拿氯醚樹脂制作涂料送樣檢測，而后用丙烯酸樹脂制作涂料生產(chǎn)使用。
集裝箱面漆參考配方：
④輕金屬底面漆：由于氯醚樹脂含有共聚的乙烯基異丁基醚鍵，可以保證在鋁、鋅、鍍鋅鋼等底材表面上的良好附著，這是其他氯化烯烴樹脂涂料所不能比的。可被使用于車庫門窗、屋頂雨水槽、陽臺、燈柱和公路防撞隔離板等。

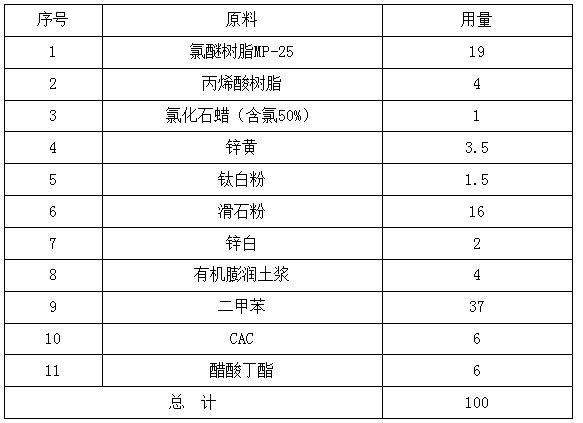

鋁材鋅黃底漆參考配方：
⑤塑膠涂料：一般與丙烯酸樹脂混合制作在聚酯、硬質(zhì)聚氯乙烯、尼龍、聚苯乙烯、酚醛、三聚氰胺等塑料底材上的涂料。
⑥無機底材涂料：氯醚樹脂和耐堿性增塑劑制作涂料可用于石棉、水泥、混凝土、磚石等堿性底材，配制成游泳池涂料、建筑涂料、橋梁涂料以及路標涂料等。

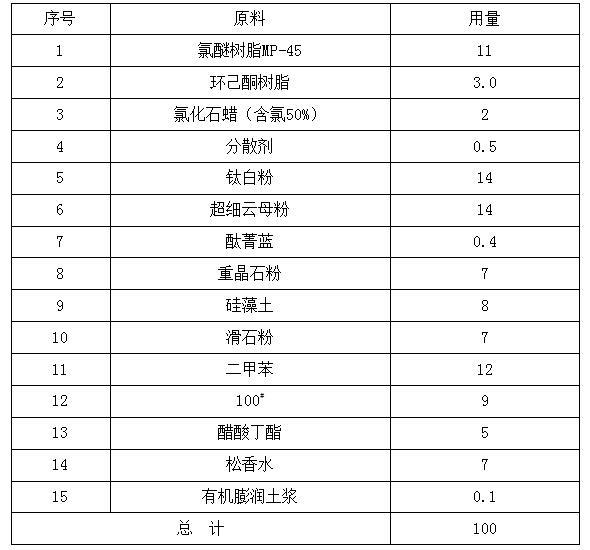

天藍色游泳池漆參考配方：
⑦木器涂料、紙張涂料、阻燃涂料等。
2.油墨
（1）組成
①溶劑：現(xiàn)在主要使用醋酸乙酯。從環(huán)保角度出發(fā)，苯類、酮類不用。
②配套樹脂：EVA樹脂、CPP樹脂等。
③顏料：鈦白粉、酞菁藍、永固紅等常用顏料。
④助劑：分散劑、消泡劑、流平劑、抗氧劑、抗靜電劑等。
（2）領域：塑料凹版復合油墨，用在OPP、CPP和混合PE等軟包裝上。
（3）特性
①印刷適應性優(yōu)異，能適應各類凹版印刷機，特別適合作低粘度、高速印刷。
②三色套印色澤鮮艷，層次分明，網(wǎng)點重現(xiàn)性好。
③對于不同的復合材料，均能提供極佳的復合強度。
④油墨轉(zhuǎn)移性好，不易出現(xiàn)染版現(xiàn)象。
⑤油墨溶劑殘留極少，適合食品包裝的要求。
五、與其它含氯聚合物涂料的比較
參考文獻
[1] 白俊千，氯醚樹脂生產(chǎn)應用及發(fā)展前景，天津化工，2011年9月第25卷第25期5-7
[2] 王彤，氯醚樹脂生產(chǎn)及應用概述，上海氯堿化工，2005年第3期22-27
[3] 祝雪山，氯乙烯與異丁基乙烯基醚共聚樹脂的性能以及具體應用，浙江化工，2005年第36卷第5期20-21
[4] 劉松濤，乳液法合成氯乙烯/乙烯基異丁基醚共聚樹脂，中國氯堿，2010年第11期9-11
[5] 徐春榮，改性氯醚樹脂涂料的研制，現(xiàn)代涂料與涂裝，2011年8月第14卷第8期36-40
[6] 蔣娟、成海玲、朱杰，氯醚樹脂在涂料中的應用，上海涂料，2010年第48卷第8期53-55
